小型電機是利用壓電陶瓷的逆壓電效應和超聲振動來獲得其運動和力矩的，將材料的微觀變形通過機械共振放大和摩擦耦合轉換成轉子的宏觀運動。

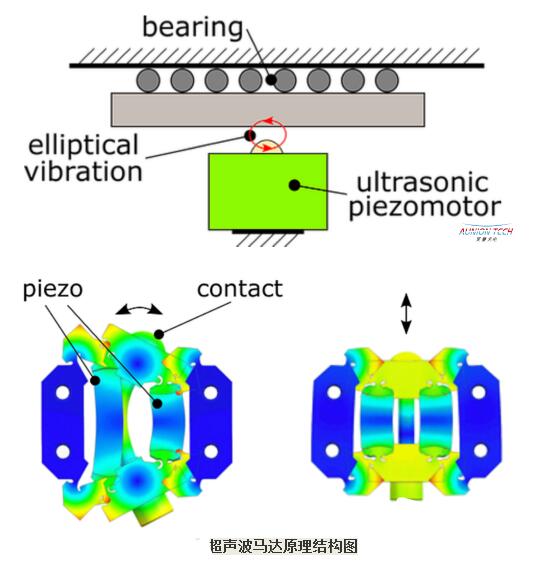

圖3中的第一幅圖展示了超聲波馬達的主要結構，第二幅圖展示了壓電馬達的兩種工作狀態，左圖接觸點沿切線方向移動，即運動方向，右圖接觸點沿上下運動。對壓電陶瓷施加電信號，同時產生這兩種模式，并使相位差為正負90°這會使接觸點產生橢圓振動如圖3中第一幅圖所示。此外，接觸點的軌跡也可由驅動信號的幅值和頻率控制。
